Wyłazy do dachów płaskich
Łatwy dostęp do dachu
Bezpieczne i wygodne wyjście na dach

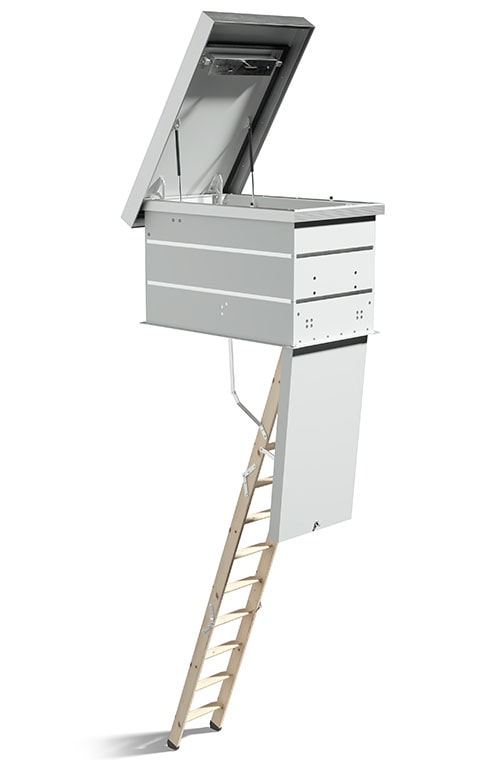

Wyłaz do dachów płaskich DOLLE oferuje optymalne rozwiązania. Modułowa skrzynia wyłazu została zaprojektowana tak, aby dać możliwość bezpiecznego i wygodnego wyjścia na dach. Wyłaz do dachów płaskich DOLLE można łatwo połączyć ze schodami strychowymi DOLLE oraz dodatkowymi modułami skrzyni w zależności od grubości stropu i pokrywy dachowej. Całość jest bardzo prosta w obsłudze dzięki ergonomicznej poręczy i dwóm sprężynom gazowym.
Aby osiągnąć najwyższą odporność na zmienne warunki atmosferyczne, pokrywę wyłazu do dachów płaskich wykonano ze stali galwanizowanej ogniowo. Konstrukcja pokrywy ze spadem 1 cm/m zabezpiecza przed gromadzeniem się wody. Specjalna uszczelka zapobiega przedostawaniu się do środka śniegu i brudu oraz zapewnia cyrkulację powietrza wewnątrz skrzyni. Wyłaz został również wyposażony w podwójny zamek przygotowany do montażu wkładki bębenkowej. Dodatkowe aluminiowe stopnie zamontowane w modułach skrzyni pozwalają wygodnie wyjść na dach.
3 PODSTAWOWE ELEMENTY MODUŁOWEGO WYŁAZU DOLLE:
1. Pokrywa wyłazu wykonana ze stali galwanizowanej ogniowo
- Zabezpieczenie przed śniegiem
- Antypoślizgowe profile aluminiowe
- Poręcz ułatwiającą wchodzenie
- Sprężyny gazowe zapewniające łatwe otwieranie
2. Dodatkowa skrzynia
Zawiera:
- Aluminiowe antypoślizgowe stopnie
- Profile H i metalowe okucia.
3. Schody strychowe DOLLE - możliwość wyboru modelu
- clickFIX® 76G / clickFIX® 76G na indywidualne zamówienie
- clickFIX® Thermo
- clickFIX® Comfort / clickFIX® Comfort na indywidualne zamówienie
- clickFIX® Thermo Comfort
- REI 45 na indywidualne zamówienie (wysokość skrzyni 45 cm)
- REI 45 Comfort na indywidualne zamówienie (wysokość skrzyni 45 cm)
- REI 60 na indywidualne zamówienie (wysokość skrzyni 45 cm)
- REI 60 Vario na indywidualne zamówienie (wysokość skrzyni 45 cm)
- SW64-4 na indywidualne zamówienie (wysokość skrzyni 45 cm)
- clickFIX® Vario / clickFIX® Vario na indywidualne zamówienie (wysokość skrzyni 45 cm)

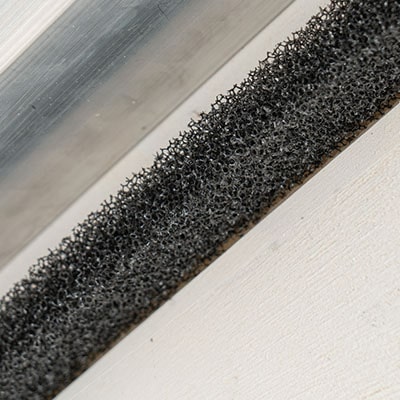

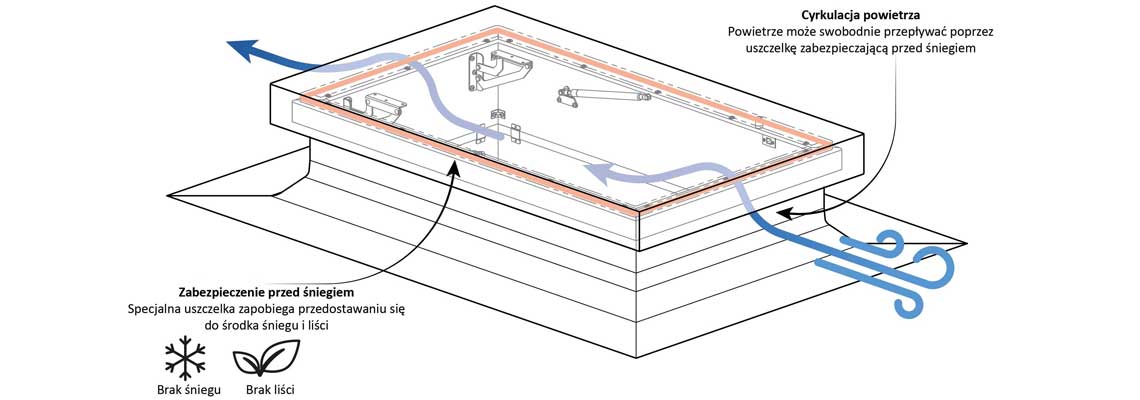

Specjalna uszczelka zapobiega przedostawaniu się do środka śniegu i brudu oraz powoduje cyrkulację powietrza wewnątrz skrzyni. Podwójny zamek przygotowany jest do montażu wkładki bębenkowej.

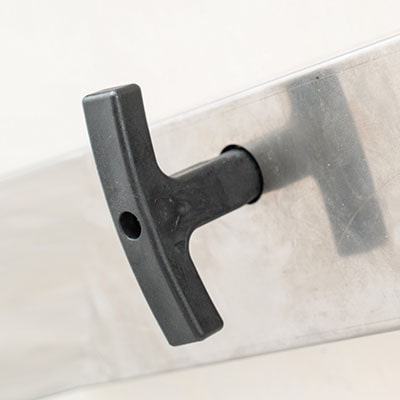

Wyłaz dachowy jest łatwy w otwieraniu dzięki ergonomicznemu uchwytowi i sprężynom gazowym. Zaś wmontowany zamek bębenkowy z możliwością montażu zamknięcia na klucz zapewnia maksimum bezpieczeństwa.

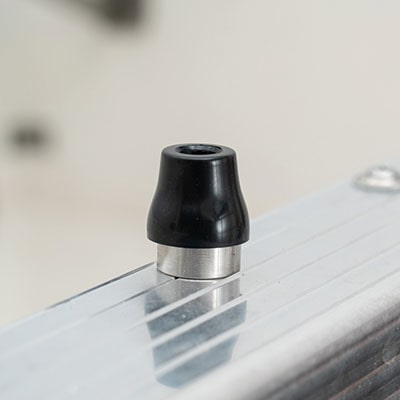

Gumowy odbojnik oraz profil aluminiowy chronią pokrywę przed uszkodzeniem. Niewielka przestrzeń pomiędzy profilem a pokrywą zapewnia prawidłową wentylację.

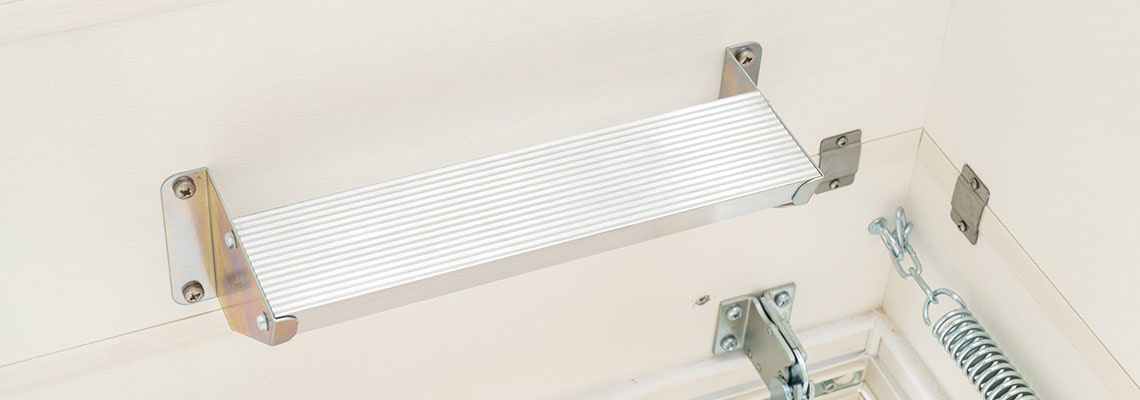

Dodatkowe aluminiowe stopnie zamontowane w modułach skrzyni pozwalają wygodnie wyjść na dach.
MODUŁOWY SYSTEM DO DACHÓW PŁASKICH – ŁATWY MONTAŻ
Dużą zaletą wyłazu do dachów płaskich firmy DOLE jest lekka modułowa konstrukcja. Dzięki temu montaż może wykonać jedna osoba - bez użycia podnośnika.
1. Zamontuj schody strychowe
- clickFIX® 76G / clickFIX® 76G na indywidualne zamówienie
- clickFIX® Thermo
- clickFIX® Comfort / clickFIX® Comfort na indywidualne zamówienie
- clickFIX® Thermo Comfort
- REI 45 na indywidualne zamówienie (wysokość skrzyni 45 cm)
- REI 45 Comfort na indywidualne zamówienie (wysokość skrzyni 45 cm)
- REI 60 na indywidualne zamówienie (wysokość skrzyni 45 cm)
- REI 60 Vario na indywidualne zamówienie (wysokość skrzyni 45 cm)
- SW64-4 na indywidualne zamówienie (wysokość skrzyni 45 cm)
- clickFIX® Vario / clickFIX® Vario na indywidualne zamówienie (wysokość skrzyni 45 cm)
2. Zamontuj dodatkowe skrzynie
- 1 × skrzynia (wysokość 62,50 - 72,50 cm)
- 2 × skrzynie (wysokość 86,65 - 96,65 cm)
- 3 × skrzynie (wysokość 110,80 - 120,80 cm)
- 4 × skrzynie (wysokość134,95 - 144,95 cm)
3. Zamontuj górną pokrywę - i gotowe!

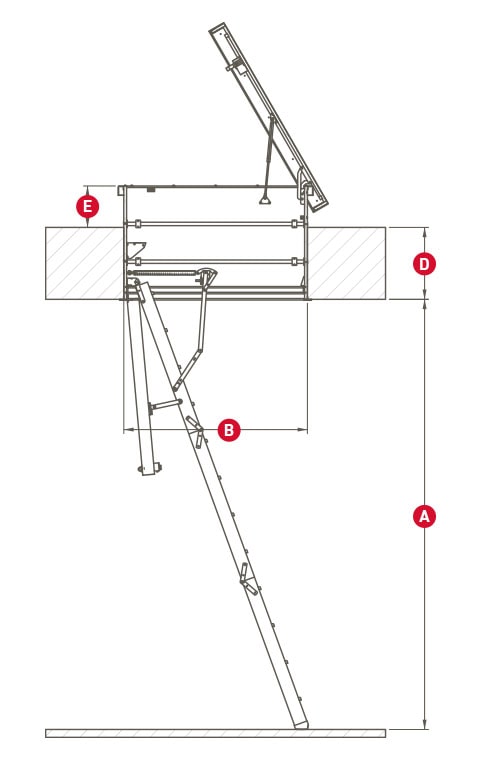

WYMIARY
Wysokość od podłogi do sufitu (A) |
|
Standardowa wysokość: |
aż do 274,0 cm |
Wymiar specjalny - max. wysokość: |
|
clickFIX® 76G |
332 cm |
clickFIX® Comfort |
284.6 cm |
clickFIX® Thermo |
322 cm |
REI45 |
336 cm |
REI45 Comfort |
290.6 cm |
REI60 |
328 cm |
REI60 Vario |
244-422 cm |
clickFIX® Vario |
238.4-415 cm |
SW64-4 |
336 cm |
Wymiary otworu montażowego (B) |
|
Wymiary standardowe: |
110 / 120 / 130 / 140 cm |
Wymiar na indywidualne zamówienie: |
110 - 160 cm |
Wymiar otworu montażowego szerokość (C) |
|
Wymiary standardowe: |
60 / 70 cm |
Wymiar na indywidualne zamówienie: |
60 - 80 cm |
Wysokość konstrukcji w stropie (D) |
|
clickFIX® 76G |
min. 28.35 cm - max. 124.95 cm |
clickFIX® Comfort |
min. 28.35 cm - max. 124.95 cm |
clickFIX® Thermo |
min. 28.35 cm - max. 124.95 cm |
REI45 |
min. 49.15 cm - max. 121.45 cm |
REI45 Comfort |
min. 49.15 cm - max. 121.45 cm |
REI60 |
min. 49.15 cm - max. 121.45 cm |
REI60 Vario |
min. 49.15 cm - max. 121.45 cm |
clickFIX® Vario |
min. 49.15 cm - max. 121.45 cm |
SW64-4 |
min. 49.15 cm - max. 121.45 cm |
Minimalna wys. powyżej poziomu dachu (E) |
Min. 20 cm |
Wysokość całkowita (D+E) |
|
clickFIX® 76G |
min. 48.35 - max. 144.95 cm |
clickFIX® Comfort |
min. 48.35 - max. 144.95 cm |
clickFIX® Thermo |
min. 48.35 - max. 144.95 cm |
REI45 |
min. 69.15 - max. 141.45 cm |
REI45 Comfort |
min. 69.15 - max. 141.45 cm |
REI60 |
min. 69.15 - max. 141.45 cm |
REI60 Vario |
min. 69.15 - max. 141.45 cm |
clickFIX® Vario |
min. 69.15 - max. 141.45 cm |
SW64-4 |
min. 69.15 - max. 141.45 cm |
Ważne
Produkt jest przeznaczony do używania w zakresach parametrów przewidzianych przez producenta i powinien być używany wyłącznie przez wykwalifikowany personel, przeszkolony do jego obsługi. Przed każdym użyciem należy sprawdzić produkt w zakresie uszkodzeń czy mocowania jego części i nie używać go jeżeli zostanie stwierdzona obecność jakichkolwiek wad, bądź luźnych części. Nieprzestrzeganie wytycznych producenta może być przyczyną potencjalnych uszkodzeń produktu, a nawet obrażeń. Stosować odpowiednią odzież ochronną jeśli to konieczne przy pracy z produktem.
Informacje dotyczące bezpieczeństwa:
- Zabrania się wykorzystywać produkt i jego części niezgodnie z przeznaczeniem.
- Produktu nie wolno przechowywać w gorących i mocno nasłonecznionych miejscach – może prowadzić do jego uszkodzenia lub degradacji.
- Czyścić i konserwować jedynie dedykowanymi środkami. Dowiedz się więcej tutaj.
- Nie usuwać żadnych oznaczeń – zawierają one istotne informacje niezbędne do dla bezpiecznej obsługi produktu.
NAJCZĘŚCIEJ ZADAWANE PYTANIA FAQ
Nasz wyłaz do płaskich dachów jest rozwiązaniem nieizolowanym. Izolacja pochodzi od schodów strychowych, a tutaj wartość u zależy od wybranego typu schodów strychowych.
Zamiast tego w rozwiązaniach do dachów płaskich zapewniona jest cyrkulacja powietrza, dzięki czemu w „pustej przestrzeni” między schodami strychowymi a wyłazem na dach płaski nie dochodzi do kondensacji.
Podczas montażu wyłazu do dachów płaskich, obudowy są montowane jako pierwsze - płyta dachowa może być montowana bezpośrednio z dachu i do 3 cm od górnej krawędzi obudowy. Po wykonaniu tej czynności należy zamontować listwy aluminiowe na obudowie przed zakończeniem pokrycia. Zapraszamy również do obejrzenia filmu z montażu.
Nie, po zamontowaniu płyty dachowej - aluminiowej listwy krawędziowej oraz aluminiowych listew krawędziowych i pokryw, wszystko jest gotowe. Zobacz film dotyczący montażu.
Klapa do wyłazu dachowego o wymiarach 120 x 70 cm waży 30,4 kg, a rama 9,6 kg.
Ochylenie z płaskiego dachu powinno wynosić od 2 do 10 stopni, więc nachylenie dachu wynosi maksymalnie 10 stopni.
Zalecamy wykonywanie poniższych czynności konserwacyjnych co najmniej raz w roku:
- Sprawdź wszystkie śruby i wkręty oraz dokręć je.
- Należy naoliwić na ruchome elementy.
- Sprawdź, czy wyłaz dachowy otwiera się przy niewielkim wysiłku i czy sprężyna gazowe może utrzymać właz w pozycji otwartej.
- Jeśli zainstalowany jest zamek, sprawdzić jego działanie.
- Sprawdź, czy połączenia między wszystkimi elementami luku są nadal zmontowane i szczelne.
Niestety, ale nie jest możliwe wykonanie wyłazu do każdego nachylenia dachu. Takie zmiany wpłyną na wszystkie kąty w stosunku do otwarcia zarówno wyłazu na płaski dach, jak i schodów. Nachylenie dachu może wynosić maksymalnie 10 stopni.
Tak, można - w celu regulacji górnej klapy można ją tutaj dokręcić, aby uzyskać naprawdę solidne połączenie pokrywy.
Więcej znajdziesz na dedykowanej stronie ze wszystkimi pytaniami FAQ

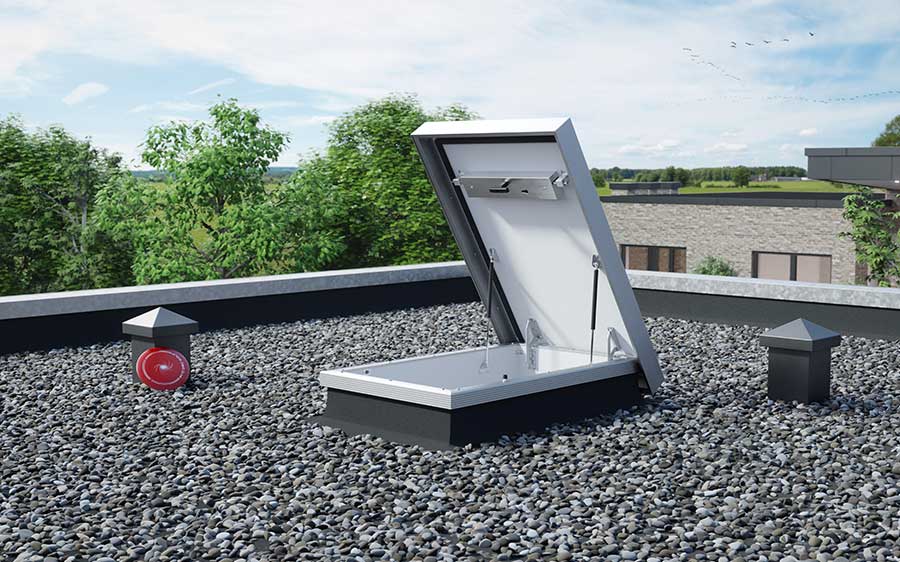

Wyłazy do dachów płaskich DOLLE
Wyłaz do dachów płaskich DOLLE to optymalne rozwiązanie umożliwiające wyjście na dach. Skrzynia wyłazu może zostać połączona ze schodami strychowymi DOLLE CLICKFIX® 76 GOLD, CLICKFIX® THERMO, CLICKFIX® COMFORT i REI 45, SW-56, CLICKFIX® 76G VARIO oraz do schodów pod indywidualne zamówienie.
Wygodne wyjście na dach
Modułowa skrzynia wyłazu została zaprojektowana tak, aby gwarantować możliwość bezpiecznego i wygodnego wyjścia na dach. Na komfort użytkowania wpływają dodatkowe aluminiowe stopnie zamontowane w modułach skrzyni, które pozwalają wygodnie wyjść na dach. Z kolei ergonomiczna poręcz i zamontowane w klapie dwie sprężyny gazowe ułatwiają jej swobodne otwieranie i zamykanie. Sosnowa skrzynia modułowa, malowana na biało, wykończona jest u góry profilem antypoślizgowym wykonanym z ekstrudowanego aluminium.
Bezpieczeństwo
Aby osiągnąć najwyższą odporność na zmienne warunki atmosferyczne, pokrywę wyłazu do dachów płaskich wykonano ze stali galwanizowanej ogniowo. Konstrukcja pokrywy ze spadem 1 cm/m zabezpiecza ją przed gromadzeniem się wody. Specjalna uszczelka zapobiega przedostawaniu się do środka śniegu i brudu oraz zapewnia cyrkulację powietrza wewnątrz skrzyni. Wykonany z gumy ogranicznik oraz profil aluminiowy chronią pokrywę. Niewielka przestrzeń pomiędzy profilem a pokrywą zapewnia wentylację. Wyłaz został również wyposażony w podwójny zamek przygotowany do montażu wkładki bębenkowej.
Zalety:
- wygodne wejście na dach dzięki schodom strychowym oraz dodatkowym stopniom w skrzyni,
- zintegrowany system wentylacyjny zapobiega kondensacji pary wodnej oraz powstawaniu pleśni,
- dodatkowe zabezpieczenie chroni przed śniegiem oraz zabrudzeniami, a także zapewnia obieg powietrza,
- budowa pokrywy zapobiega zbieraniu się na niej wody,
- łatwy montaż bez konieczności użycia wysięgnika.
